Verificación de obra con nube de puntos en un hospital, usando Trimble RealWorks y Navisworks
En la construcción, el modelo BIM suele ser la referencia de todo el proyecto: define qué se debe construir, dónde y con qué dimensiones. Pero una vez que la obra avanza, aparece la pregunta que muchas veces nadie responde con datos: ¿lo construido coincide realmente con lo diseñado?
En una infraestructura tan compleja como un hospital, un error de unos pocos centímetros puede significar semanas de retraso. Por eso, en lugar de confiar en inspecciones visuales o mediciones puntuales, comparamos la realidad capturada en obra contra el modelo federado de diseño usando nubes de puntos.
Por qué importa tanto en un hospital
Un hospital concentra casi todas las disciplinas de la construcción en un mismo edificio: estructuras sismoresistentes, arquitectura con exigencias de circulación, redes de gases medicinales, climatización de alta exigencia e instalaciones sanitarias extensas. Todas comparten el mismo espacio, muchas veces sobre el cielo raso y en los ductos, con muy poco margen de error.
Cuando una diferencia se detecta tarde, el costo se multiplica: demoliciones, retrabajos, cambios de ruta de tuberías y retrasos en la entrega. Detectarla a tiempo, con datos medibles, cambia por completo el escenario.
El flujo de trabajo
El proceso se basa en tres ideas simples:
- Capturar la realidad. Se registra la obra con tecnología de captura de nubes de puntos, obteniendo una representación tridimensional fiel de lo construido.
- Procesar y registrar. La nube de puntos se procesa en Trimble RealWorks, donde se prepara para el análisis.

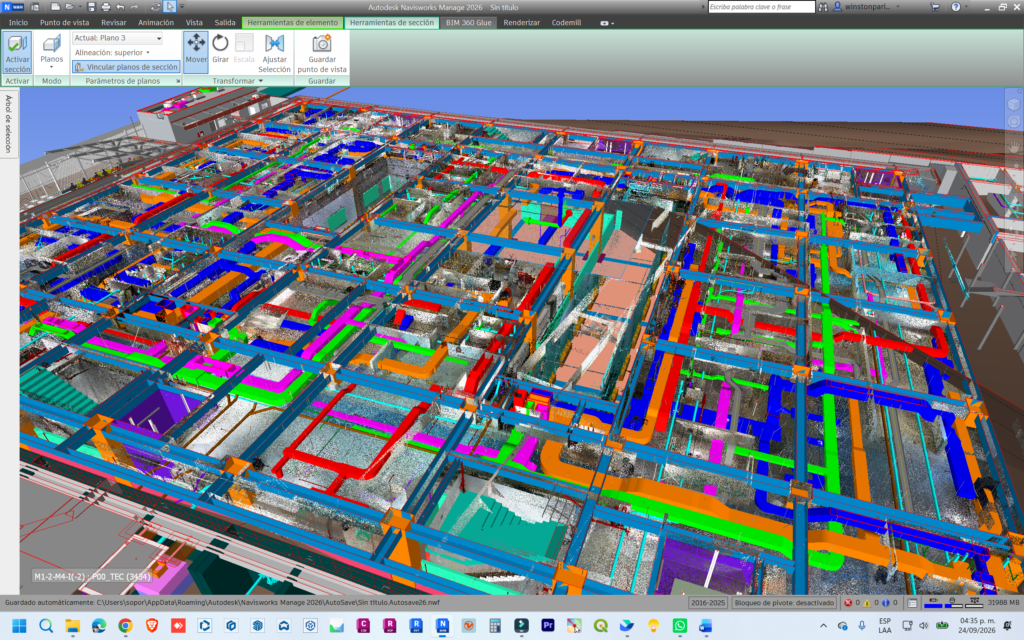

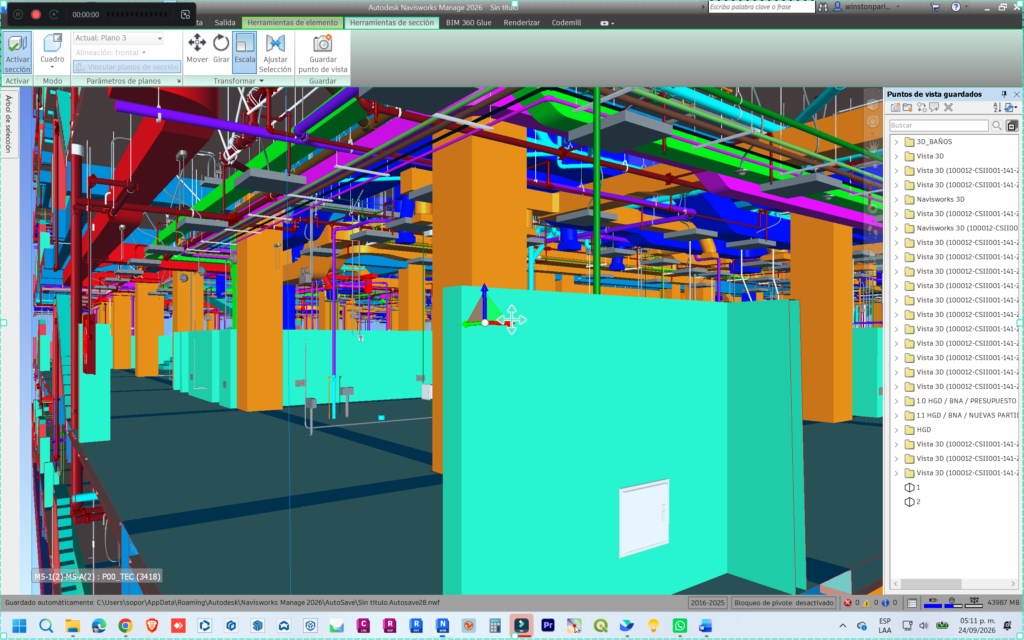

- Comparar con el modelo federado. Se contrasta con el modelo de diseño en Navisworks, disciplina por disciplina, y se analizan las desviaciones.
Qué verificamos en cada disciplina
Estructuras
Empezamos por los aisladores sísmicos. Son los elementos que permiten que el edificio se mueva de forma controlada durante un sismo, por lo que su posición debe coincidir con el diseño. Con la nube de puntos medimos su ubicación y nivel, y calculamos la desviación respecto al modelo. Luego verificamos las dimensiones de columnas y vigas, su alineamiento y su verticalidad, para confirmar que la estructura construida es la que se diseñó.
Arquitectura
Comparamos la ubicación de muros y tabiques con el modelo y medimos el ancho real de los corredores. En un hospital esto es crítico: cada pasillo debe permitir el paso de camillas, sillas de ruedas y equipos médicos sin restricciones. También evaluamos los acabados en drywall, revisando su planitud y verticalidad, para detectar a tiempo las zonas que requieren corrección antes de la entrega.
MEP

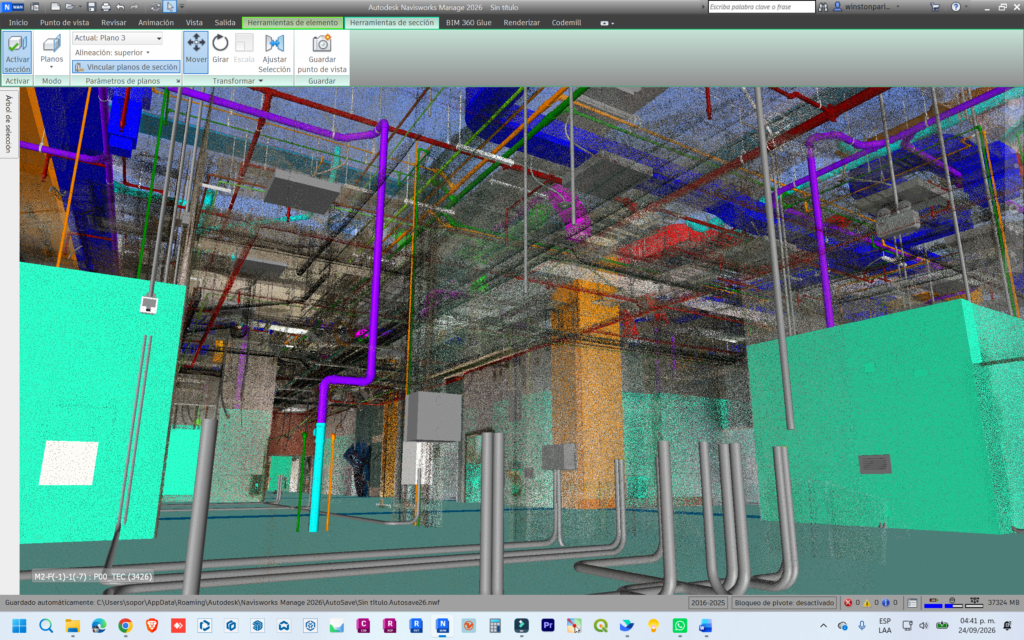

Controlamos las tuberías del sistema contra incendios, agua fría, agua caliente, oxígeno y otros gases medicinales. Son redes densas, con muchas disciplinas compartiendo el mismo espacio. Por eso el foco principal son las interferencias: al cruzar la nube de puntos con el modelo federado en Navisworks, detectamos choques entre tuberías, ductos y estructura. Detectarlos a tiempo evita demoliciones y retrabajos.
HVAC
Los ductos de climatización son los elementos más voluminosos del cielo raso y, en un hospital, el aire limpio es parte de la seguridad del paciente. Verificamos la posición y las dimensiones reales de los ductos, así como la ubicación de rejillas, difusores y equipos como manejadoras y extractores. También comprobamos que se respeten los espacios de mantenimiento y las alturas libres previstas.
Sanitarias
Evaluamos las conexiones de las montantes en todo su recorrido, de piso a piso, para asegurar continuidad y alineamiento.
Recomendaciones para aplicar este control en tu proyecto
- Captura antes de cerrar. Registra la obra antes de cerrar cielos rasos y muros, cuando todavía es posible corregir sin demoler.
- Define tolerancias desde el inicio. Acordar con el equipo qué desviaciones son aceptables evita discusiones al momento de revisar resultados.

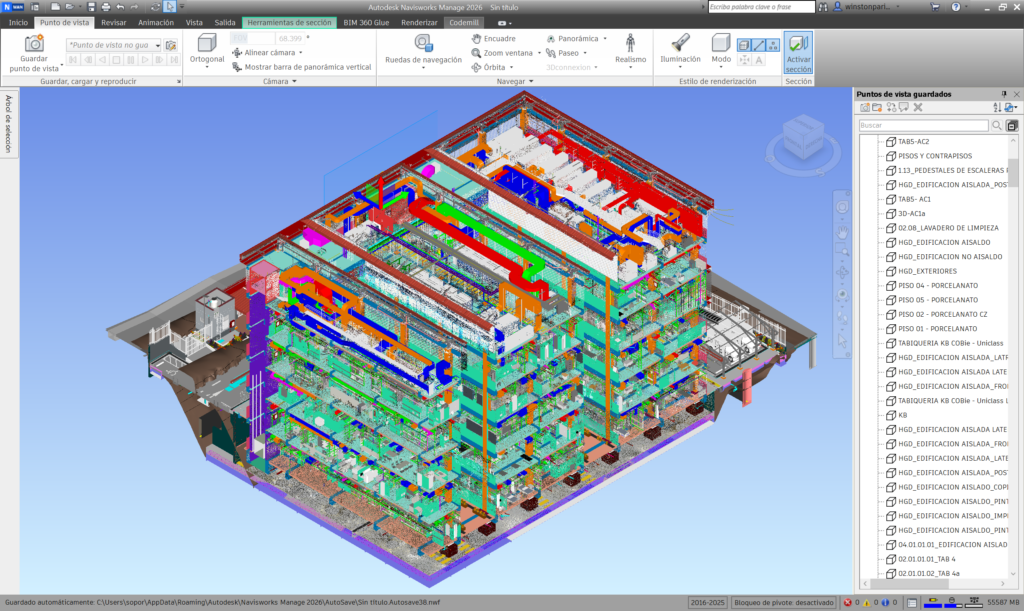

- Trabaja con un modelo federado. Revisar todas las disciplinas en un mismo modelo permite detectar interferencias que no se ven cuando cada especialidad se revisa por separado.
- Repite el control durante la obra. Comparar lo construido con lo diseñado no es un paso final, sino una práctica de control que conviene repetir en cada etapa.
Conclusión
La nube de puntos deja de ser un simple registro de la obra y se convierte en un control de calidad real: permite corregir a tiempo, evitar retrabajos y entregar un as-built confiable. Con ella, la realidad de tu obra deja de ser una suposición y pasa a ser un dato medible.
